Level Gauge Business

NCSシリーズ磁歪式レベル計は、石油、化学工業などの液位測定分野において広く使用されています。 本レベル計は主に、検出ロッド、電子回路ユニット、および測定用フロートの3つの部分で構成されています。 測定時、電子回路ユニットは電流パルスを発生させ、このパルスは磁歪ワイヤに沿って下方へ伝播し、周囲に円環状の磁場を形成します。検出ロッドの外側にはフロートが取り付けられており、液位の変化に応じて上下に移動します。 フロート内部には永久磁石が内蔵されているため、フロート自体も磁場を発生させます。電流による磁場とフロートの磁場が交差すると、「ねじれパルス」（リターンパルス）が発生します。 このリターンパルスと電流パルスとの時間差をパルス信号に変換することで、フロートの正確な位置を検出し、液位の測定および制御を実現します。

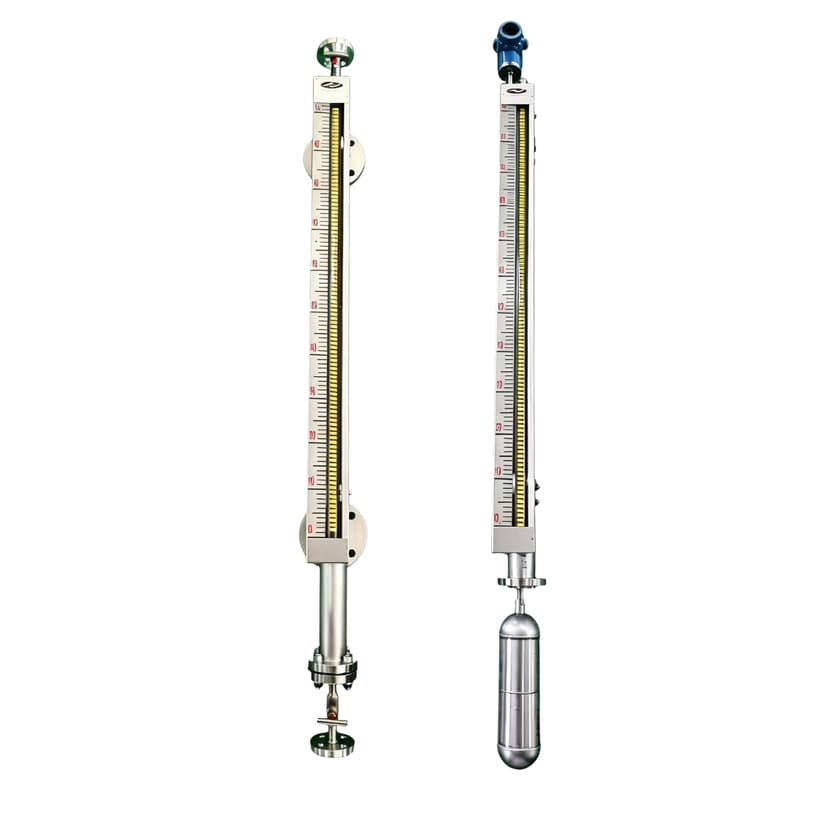

UHCシリーズ 磁気フロート式レベル計、UQCシリーズ 磁気フロート式レベル計は、現地表示、信号遠隔伝送、液位警報などの機能を備えた多機能測定機器です。 本製品は、石油精製、化学、医薬、冶金などの各種産業分野における各種容器内の液位測定に広く適用されています。 本レベル計は、測定チャンバーの外部に二色式液位インジケータを備え、内部にはフロート（浮子）または球形フロート（浮球）を液位検出要素として配置しています。フロート内部には磁石が内蔵されており、容器内の液位の上昇・下降に伴って上下に移動します。 この液位検出要素の磁気結合により、インジケータ内の二色フラッパが同期して反転し、液位を表示します。表示部が赤色の場合は液体が存在する部分を示し、白色の場合は液体が存在しないことを示します。 遠隔伝送部は測定チャンバー外部に設置され、液位検出要素の磁気結合により、液位変化に応じてリードスイッチが動作します。これにより回路抵抗が連続的に変化し、その変化量は信号処理ユニットによって処理され、4~20mAのアナログ信号として出力されます。 また、高精度・高信頼性を実現するために、磁歪式レベルトランスミッターと組み合わせて使用することも可能であり、同様に4~20mA信号の出力に対応します。 制御部は測定チャンバー外部に設置され、液位検出要素の磁気結合により、警報装置内のスイッチ信号を駆動します。これにより、液位の上限・下限における警報および制御が可能となります。

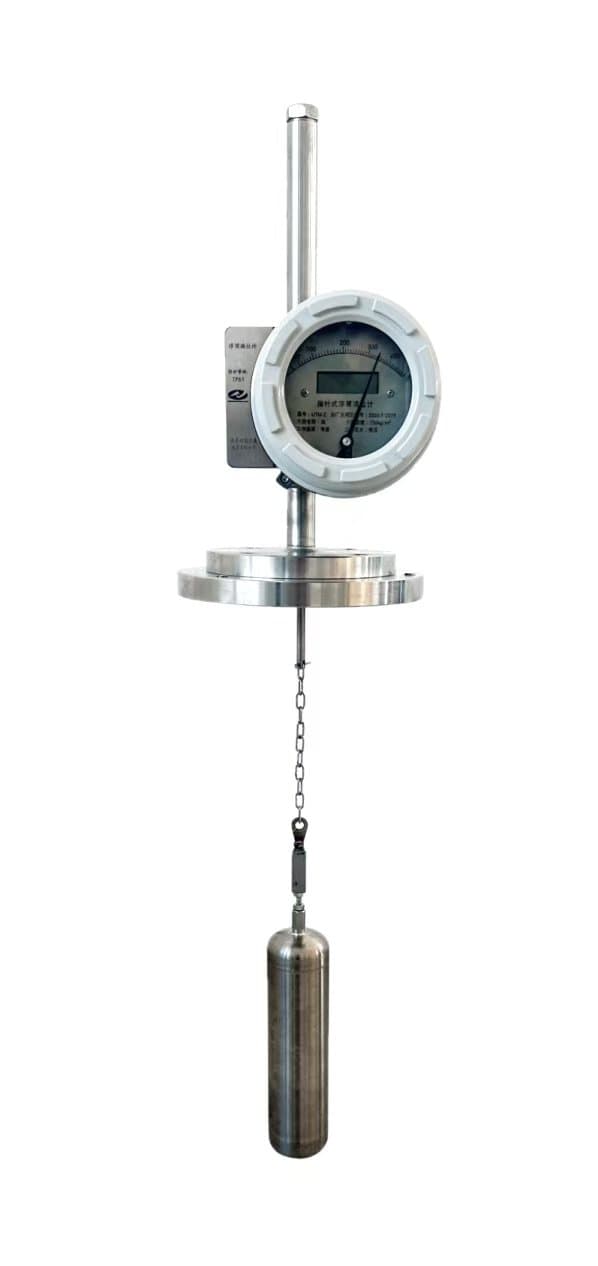

指針式ディスプレーサレベル計は、可変浮力の原理に基づいて動作する工業用液位測定機器です。 液体中におけるディスプレーサに作用する浮力の変化を検出することで、液位、界面、または密度を高精度に測定します。 指針式ディスプレーサレベル計は、耐高圧・耐高温といった特性を有しており、過酷な産業環境においても優れた性能を発揮します。 そのため、石油・化学工業、電力産業、製薬、食品分野などに広く適用されています。 その主な特長は、高い信頼性と優れた安定性に加え、液位の連続測定が可能である点にあります。

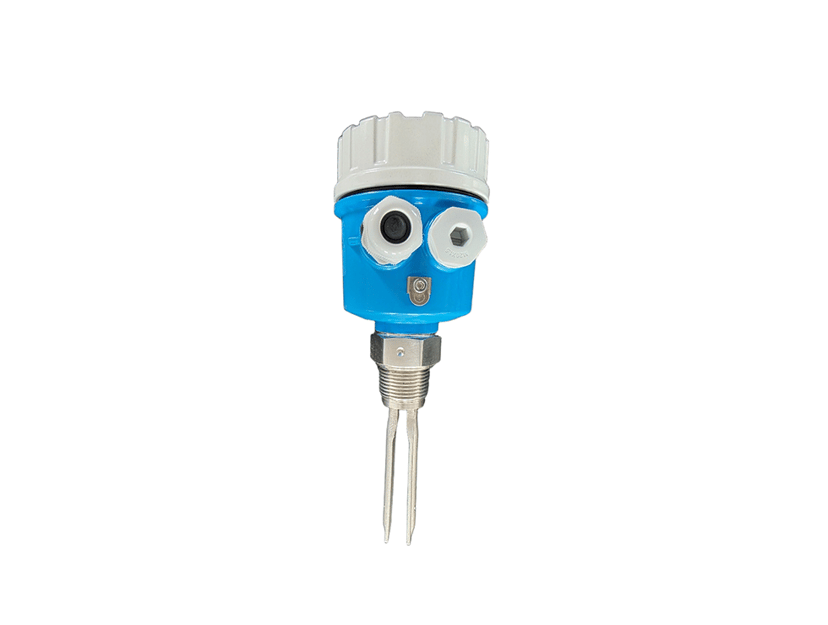

音叉式レベルスイッチは、汎用型の液位スイッチです。 音叉は圧電素子によって励振され振動し、液体または固体に浸漬されると、その振動周波数が変化します。この周波数の変化を電子回路が検出し、スイッチ信号として出力することで、液位の警報および制御を行います。 音叉式レベルスイッチは、その構造および動作原理により、従来の各種機械式液位スイッチの代替として使用可能です。 石油化学、冶金、軽工業、建材などの分野において、液位の上限・下限の警報および制御用途に広く適用されています。

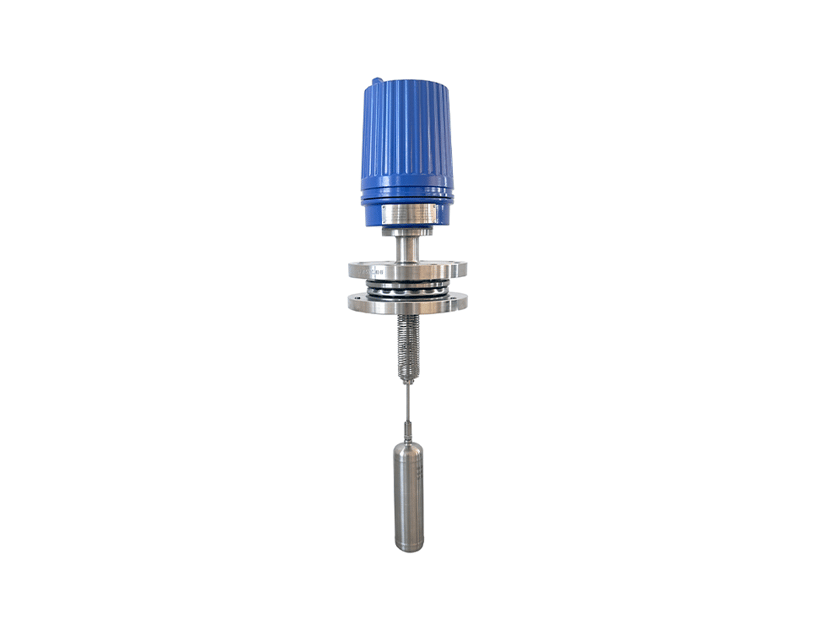

UTK(S)シリーズ ディスプレーサ式レベルスイッチは、海外の先進製品をベースに開発・設計されたもので、同種製品の中でも構造が合理的で信頼性の高い新世代の液位制御機器です。 本製品の制御における主要部品には、オムロン製のマイクロスイッチを採用しています。スイッチ部は測定媒体と完全に隔離されており、かつ合理的な構造設計により、優れた性能と高い信頼性を実現しています。さまざまな使用環境や条件における液位制御要求に対応可能であり、同種の輸入製品の代替としても最適です。 本製品は、石油化学、電力、食品、医薬などの各種産業分野において、高温・高圧環境下の開放タンクおよび圧力容器の液位制御、警報、異常検知、インターロック制御などに広く適用されています。

UQKシリーズ フロート式レベルコントローラは、工業プロセスにおける開放タンクおよび圧力容器内の液位制御に適しています。 液位が上限または下限の設定位置に達すると、コントローラはオン／オフのスイッチ信号を出力します。 本製品は、互いに独立した測定部と出力部の2つの部分で構成されています。液位の変化に伴いフロートの位置が変化し、それに連動してフロートロッド先端の磁石の位置も変化します。 磁石の同極反発の特性により、チャンバー内に設置された磁石が反対方向に揺動し、その動きがマイクロスイッチに伝達されます。これによりスイッチの接点が開閉し、信号が出力されます。 構造により、標準タイプと自己診断タイプに分類されます。 自己診断タイプのフロートコントローラは、外部ハンドルを操作することで内部フロートの動作確認が可能であり、調整および保守作業を容易にします。 なお、本コントローラは、ステンレス鋼などの材料に対して強い腐食性を有する媒体や、磁性を有する媒体には適していません。
